水平熱膨脹儀

溫度范圍-170-1600°C（更新時間：2025/7/16）

用于測定材料的熱膨脹系數(ASTM E-228)

還可以測定玻璃化轉變溫度以及玻璃膨脹軟化點

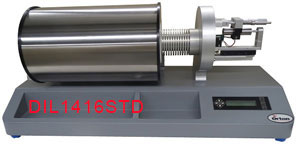

      Orton水平膨脹儀，型號DIL1410/1412/1416是標準的水平熱膨脹儀，與ASTM E-228和C-372標準方法完全對應的數字化膨脹儀，測定從-170℃～500℃或室溫～1000/1200/1600℃的溫度區間內玻璃樣品的膨脹以及軟化特性。Orton的軟件可以快速而且準確地確定玻璃化轉變溫度(Tg)以及玻璃膨脹軟化點(Ts)；在指定溫度范圍，Orton軟件可以準確快速地計算出熱膨脹系數（CTE）。

描述

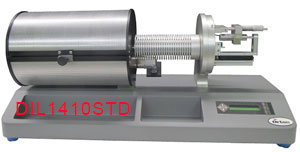

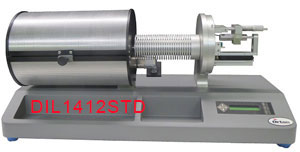

 Orton玻璃膨脹儀（型號DIL1410/  1412/1416）由鐵鉻鋁電熱絲、或硅碳棒耐熱電阻為加熱元件的管式爐、“S”型樣品/控制熱電偶、接觸壓力可調以及精密的LVDT系統構成。燒結石英或剛玉材質支架以及頂桿，可以放置樣品長度25mm（1")或50mm（2"）以及樣品截面為20mm（3/4"）。用戶通過電腦，利用RS232串行口或USB直接與Orton控制儀連接，進行實時監控，爐子加熱速度由界面友好的Orton軟件通過PID系統控制。測試數據不僅保存于用戶電腦中，在控制儀上也保存了最新測試數據，數據可以在測試結束后通過RS 232串行口或USB下載到用戶的計算機上。ORTON水平膨脹儀的特點：膨脹儀基座是鑄鐵一體，穩定可靠，有利于膨脹系數CTE數據的穩定；其中DIL1410STD和DIL1412STD膨脹儀的爐子采用蚌殼設計，有利于爐子的冷卻并提高工作效率

軟件

      Orton為用戶提供直觀、界面友好、基于Windows的分析軟件，PC機可以為測試時間特別長的過程采集32,000組數據（時間/溫度/線性增長百分?jǐn)?shù)PLC，按1秒采集一組數據計算，可以連續工作8.9小時），軟件可以對6組數據進行比較、數據以圖形的方式打印或者以表格的形式打印或者輸出ASCII文件。軟件功能包括：溫度或時間區域內比較、線性增長百分?jǐn)?shù)的比較、膨脹系數的差值或平均值、玻璃化轉變溫度的計算、玻璃膨脹軟化點的計算、a-b石英轉變溫度的計算、任何溫度范圍內的膨脹系數的計算。

下圖為計算機屏幕顯示的一系列溫度范圍內自動計算的樣品的熱膨脹系數（CTE）。

Orton的水平熱膨脹儀具有優異的重復性和數據準確性，膨脹系數的重復性優于0.1％。

DIL1410/1412/1416水平膨脹儀的指標
